如何在Solidworks Electrical中快速創建符號？

盡管Solidworks Electrical提供了大量的符號庫，但您所需的符號可能不可用。折線圖符號尤其如此。這是因為它們是一個更美的類型的符號。

那么，如何在Solidworks Electrical中快速創建這些符號？

首先，您需要在符號中使用圖像–我發現從在線目錄中獲取圖像效果很好，或者從屏幕上獲取Solidworks圖像效果也很好。然后，您需要轉到Solidworks Electrical中的“符號管理器”，您可以在庫選項卡下找到它。

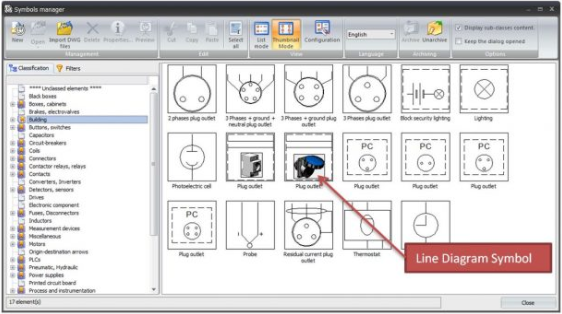

符號管理器

 如果轉到所需符號的分類和樣式并選擇它，請右鍵單擊并選擇“復制”，然后可以“粘貼”進行復制。創建的副本將帶有原始名稱，后跟“ +1”。如果看不到名稱，請選擇“配置”，然后選擇“名稱”。

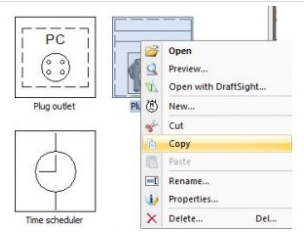

復制符號

 然后，您可以右鍵單擊“正確”符號，然后從對話框中選擇“重命名”，然后為新符號選擇一個合理的名稱。

如果現在再次右鍵單擊該符號，則可以訪問“屬性”并更改描述。

接下來，我們需要更改實際符號。為此，請雙擊該符號以在編輯器中將其打開。

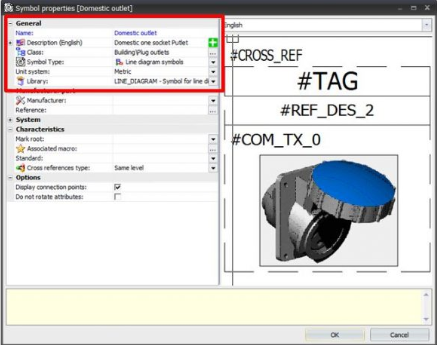

符號說明

編輯符號

 現在從“繪圖”菜單中選擇“插入圖像”，將此符號拖到所需位置。插入圖像時，請確保這是位圖，否則無法選擇。

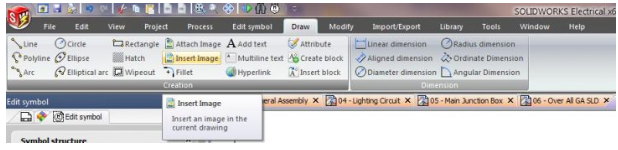

插入圖片

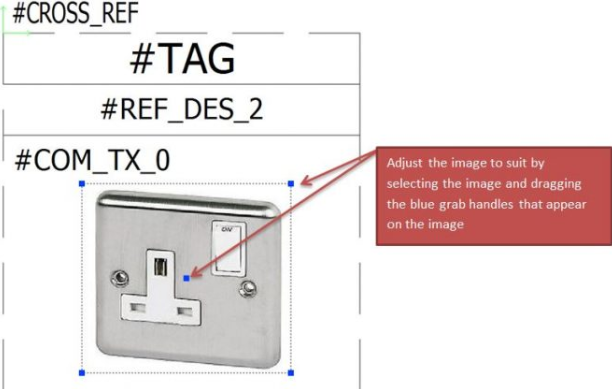

調整圖像

定位好所需位置后，就該保存新的折線圖符號了。

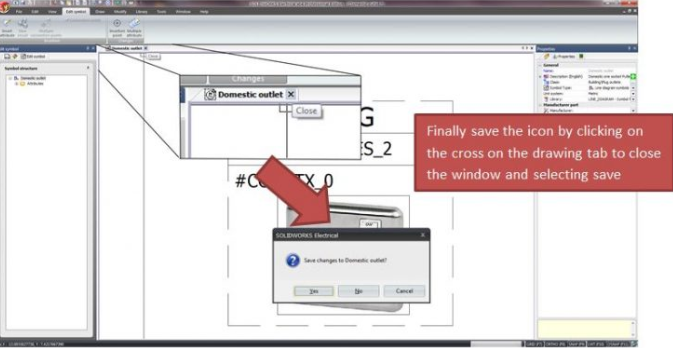

保存圖標

 現在，您在所有折線圖中都有一個附加符號！
