SolidWorks PCB 零部件創建流程

在SOLIDWORKS PCB中，您可以從在線資源和獲得的庫中訪問組件，但是您也可以創建自己的組件以在設計中使用。這包括許多元件構成，電路符號（多個），足跡，三維模型，仿真模型和組件定義。在SWPCB中，原理圖是設計的“驅動程序”，并且在原理圖組件中定義了組件，該組件隨后定義了PCB側的占位面積等。

符號創建：

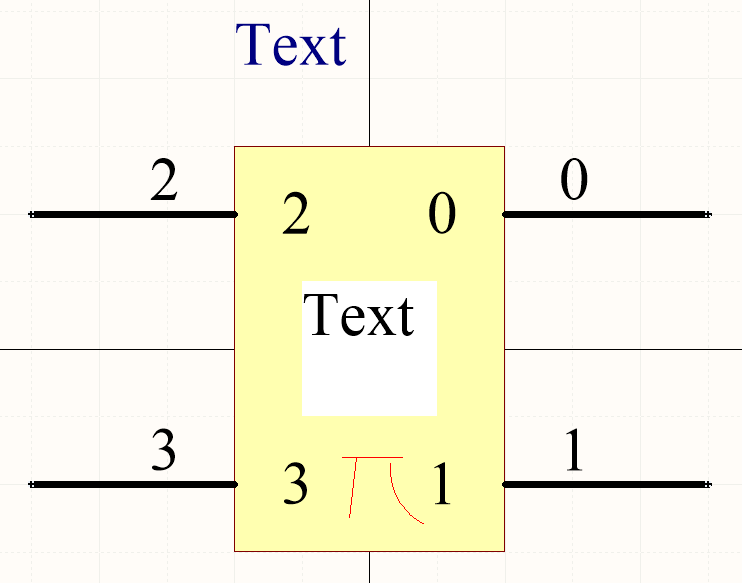

在“項目”>“庫”>“添加新的SCH庫”中，在其自己的庫中創建原理圖的符號。該符號是使用“主頁”>“放置”功能區中的功能形成的。可以從“主頁”>“模板”>“符號”和“主頁”>“放置IEEE符號”中使用IEEE符號來使用預定義的符號形式。該符號將包含形狀，大頭針，文本和符號標記。出于示例目的，這是一個“非描述性”四針?lè)?hào)：

足跡創建：

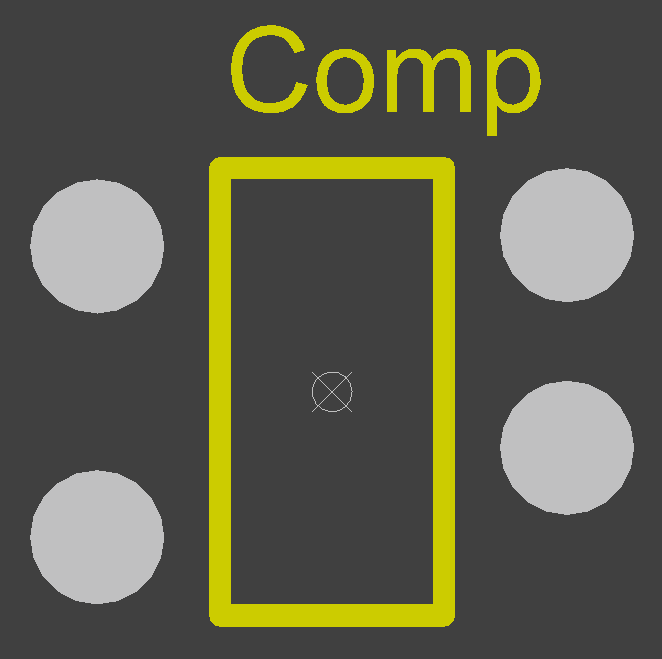

在“項目”>“庫”>“添加新的PCB庫”中，在自己的庫中創建PCB的封裝。使用“主頁”>“放置”功能區中的功能形成覆蓋區。足跡將包含形狀，填充物和文本以及其他項目。足跡也可以帶有高度。出于示例目的，這是一個“非描述性”的四引腳封裝：

組件創建：

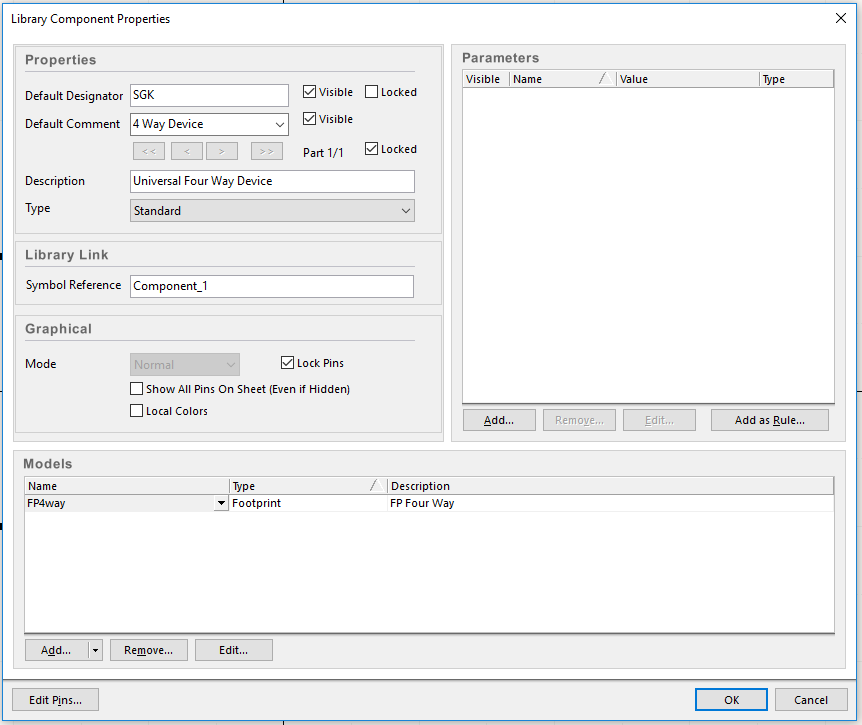

圍繞原理圖的符號創建一個組件。使用上面的示例，在打開其組件屬性時，我們將看到該組件的屬性，參數和模型：

在示例組件中，以下詳細信息用于這些目的：

·默認標記：邏輯（參考）標記，例如R，C，IC等。

·默認注釋：有意義的注釋，例如“ 0402電阻器”或其制造商零件號

·說明：出現在報告等中的詳細說明。

·類型：標準組件或其他可用類型，例如“機械”

·庫鏈接：庫中的組件名稱

·參數：用于其他的數據，例如數MRP應用參數的列表

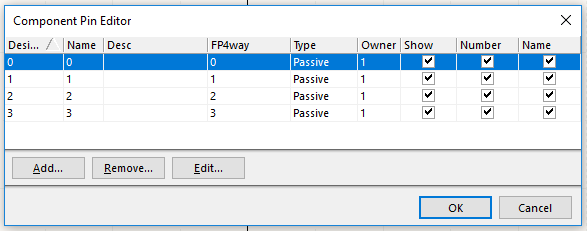

·模型：定義足跡，三維模型和仿真模型通過“編輯銷...”按鈕，則  符號引腳和足跡墊被映射在一起并通過“類型”等來定義：

多門設備：

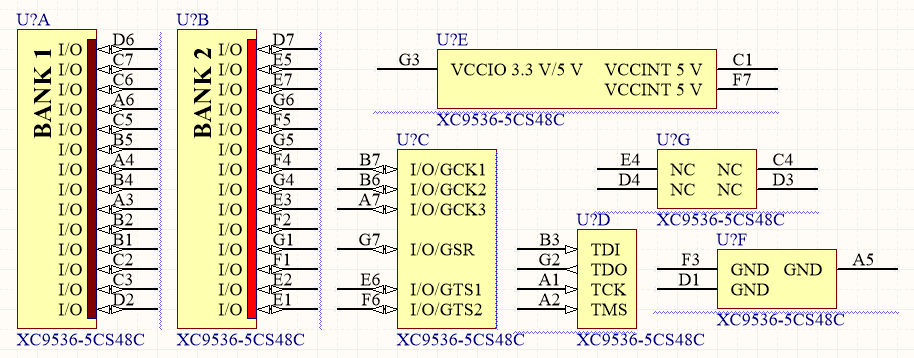

以Xilinx庫中的XC9536-5CS48C為例，該設備有七個單獨的符號（從A到G）表示其示意圖：

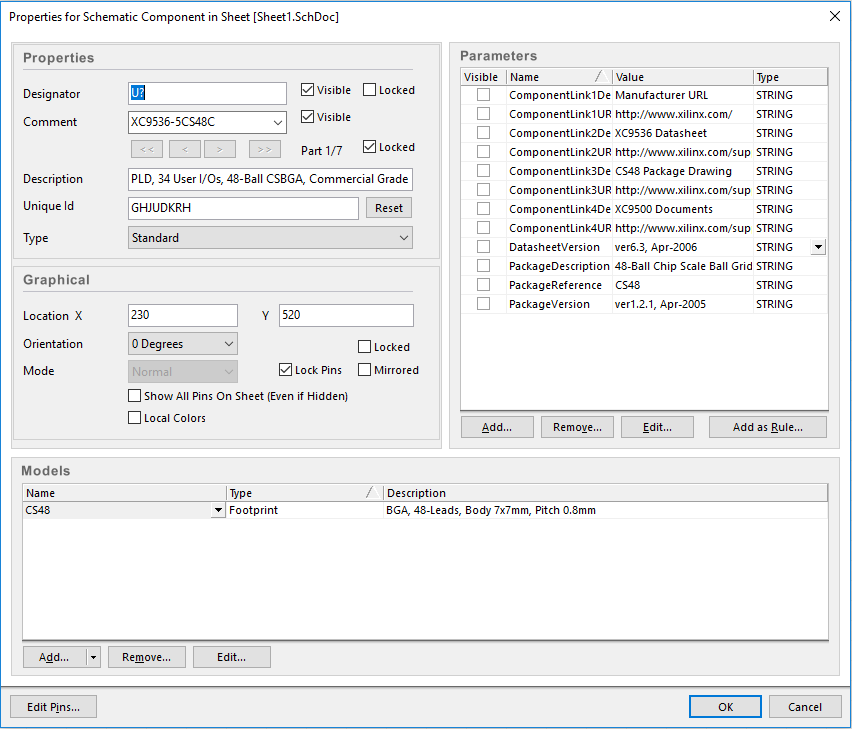

門A的屬性顯示它是7的第1部分：

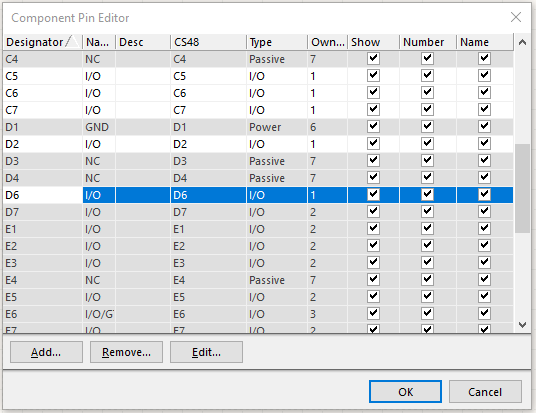

這是映射的引腳，上面顯示了門A的引腳D6（I / O）（帶有白色背景的行顯示了當前選擇的門引腳）及其顯示狀態：

對于PLCC類型的設備，腳印墊編號可以是字母/數字形式。

引腳/差分對/部件交換：

如果在組件中定義，則在PCB中時，插針，對和零件之間可能發生交換：

3D模型：

使用可用功能將3D SOLIDWORKS模型連接并物理定位到示意圖上。附加的模型既可以出現在SWPCB的3D視圖中，也可以出現在SW的板的相應組件中。

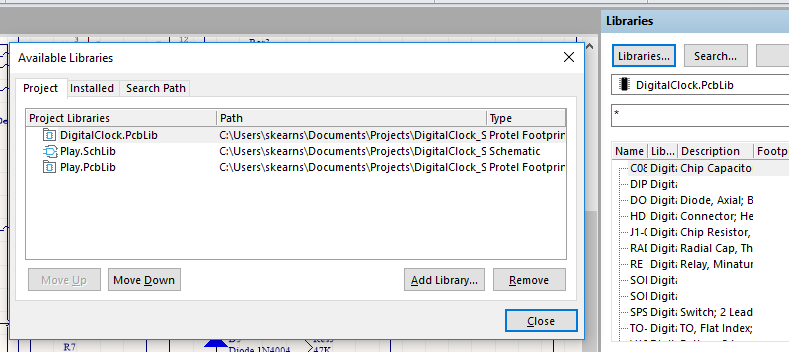

在設計項目中，將引用庫，以便可以添加組件?？梢酝ㄟ^(guò)“庫面板”，“庫...”按鈕添加新的符號庫：

這些庫可以直接添加到當前項目中，在這些項目中它們的順序決定了它們的影響力。已安裝的庫列出了可用于工作空間的庫，即從系統級別可用于項目的庫，因此可用于所有項目。在原理圖中添加了零件（組件）。

集成庫：

獨立符號和封裝庫可以被組合成集成庫（.intlib），這確保了所有的相關數據通過創建從一個文件庫包項目>新集成庫一起移動，包括3D模型等等實現這個過程。一旦創建，保存項目，并添加原理圖和封裝庫吧。然后，通過在“項目”面板中的項目上的鼠標右鍵進行編譯，并通過“編譯集成庫**。LibPkg”來創建集成庫，該庫可提供“庫”面板的不同視圖。

確保項目中沒有包含相同設備的多個庫?；虼_保其影響順序正確。

零部件供應商鏈接：

供應商鏈接可以添加到組件中，從而可以訪問“實時”制造商的組件數據，包括價格，可用性等。供應商鏈接可以添加到設計或庫中的零件（組件）中。
