優化solidworks PDM Vault設計以保存和復制樹

防止清除不當

通常，SolidWorks PDM保管庫并非旨在處理清除已從SolidWorks另存為或PDM復制樹操作復制的新文件的元數據。如果使用映射到文件自定義屬性的變量來實現工作流程邏輯，并且未正確清除這些變量值，則可能導致新文件使用不正確的工作流程邏輯。如果元數據字段在數據卡和文件上是只讀的，并且元數據邏輯不能滿足僅適用于新創建文件的工作流邏輯，則可能導致新復制的文件需要手動修復自定義屬性。

樣本SolidWorks PDM Standard工作流程和數據卡將用于說明可能發生的問題以及可以進行修改以針對任何文件復制方案優化Vault的內容。

工作流程示例

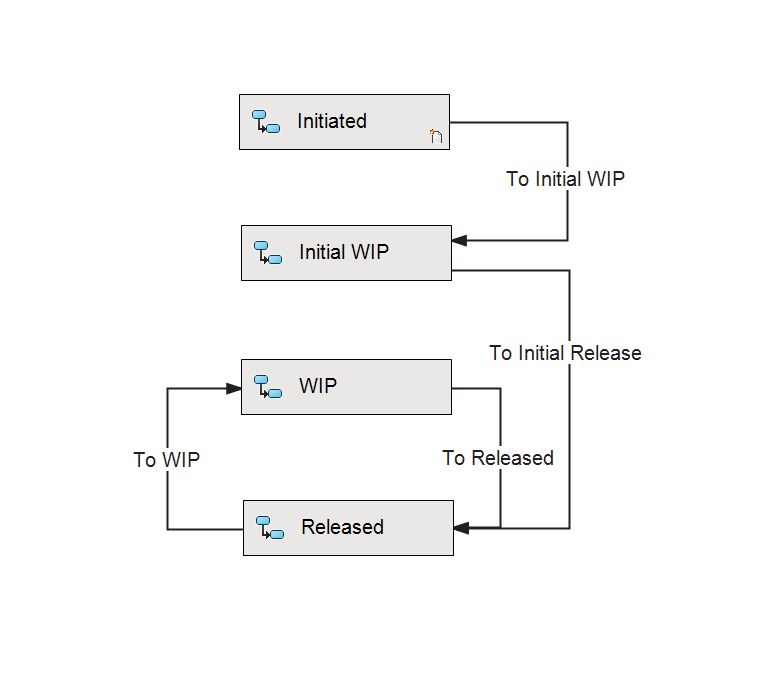

請參見下面的工作流程示例：

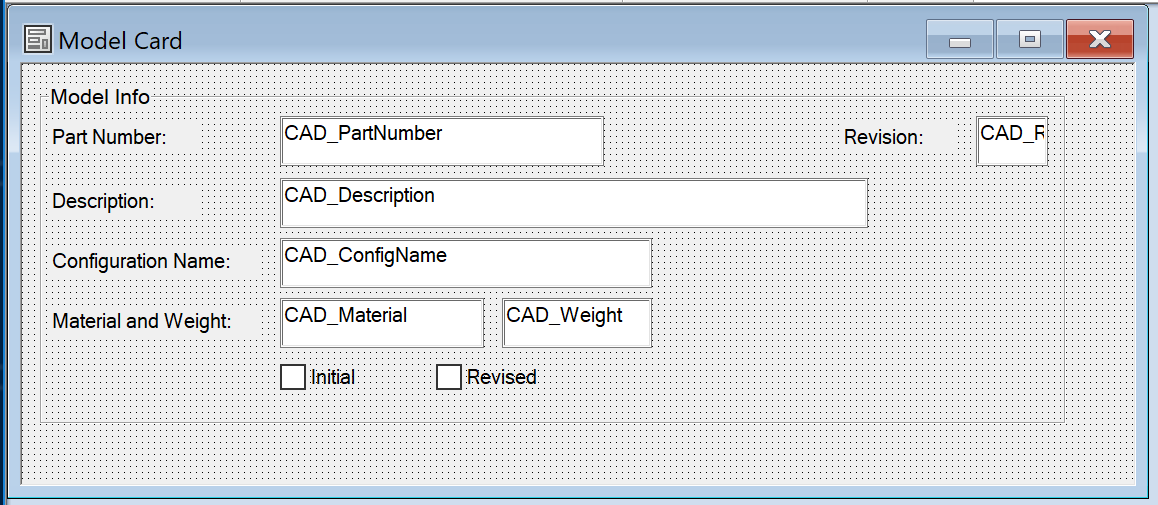

有關數據卡示例，請參見下文。所有變量都映射到SolidWorks自定義屬性：

創建新文件時，將選中初始復選框，而未選中修訂的復選框。“已選中”假定值為1，未選中的值為0。“至初始WIP”轉換具有以下條件：  文件在所有配置中必須具有等于1的初始復選框才能滿足轉換。

同樣，“到初始版本”過渡條件是文件必須具有等于0的修訂復選框才能滿足過渡條件。

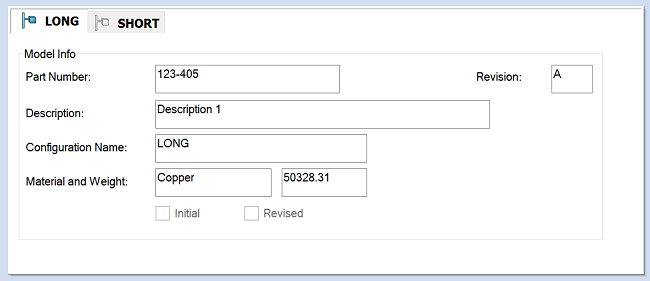

假設已經發布了一個文件：

由于“到初始發行”過渡在文件發布到生產環境時取消選中該復選框，因此未選中“初始”復選框。過渡還會將初始修訂版本設置并標記為A。

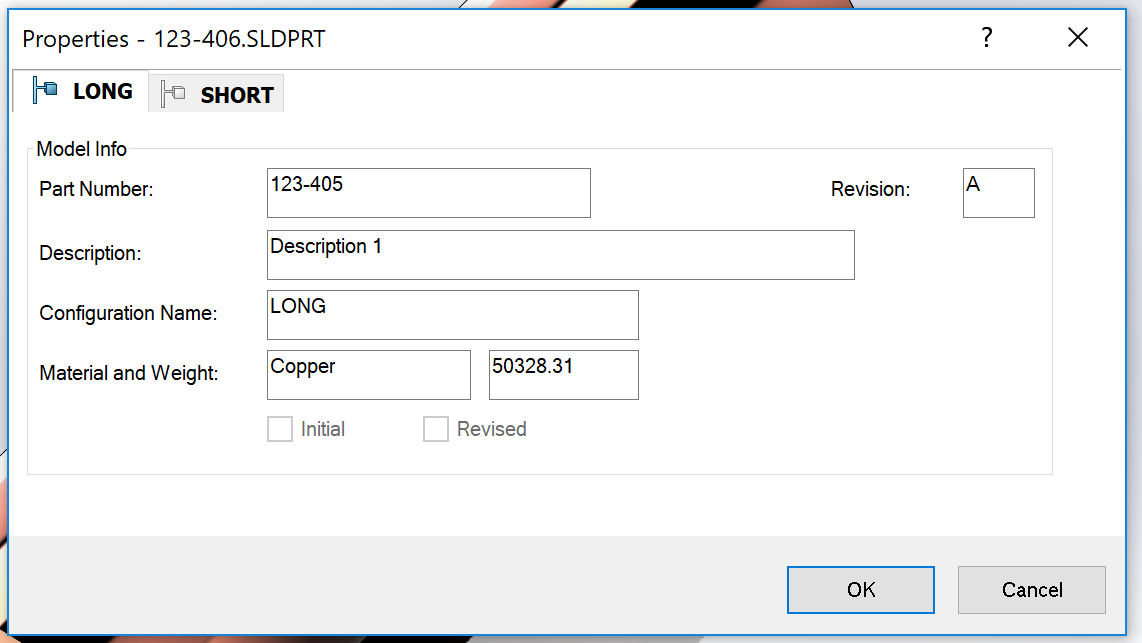

在SolidWorks中執行另存為時，假設沒有任何字段的默認覆蓋，元數據將保留：

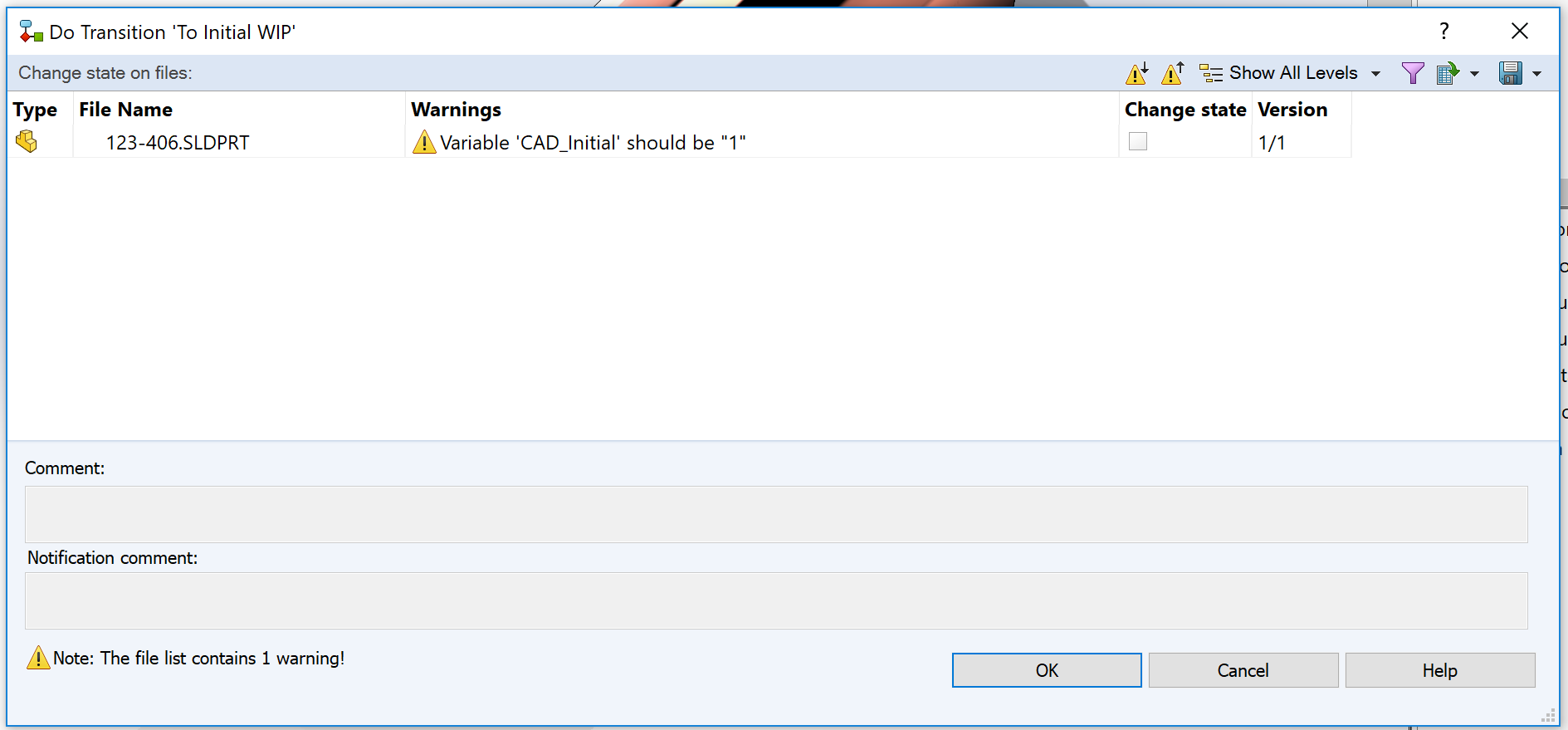

保存文件，檢入文件并嘗試將狀態更改為“初始WIP”后，文件將無法轉換。

這將導致用戶修改文件的自定義屬性（不建議這樣做），或者 ; PDM管理員添加從“已初始化”到“初始WIP”的另一個過渡，以滿足以下條件：

上面顯示的修訂級別和零件號也是不正確的

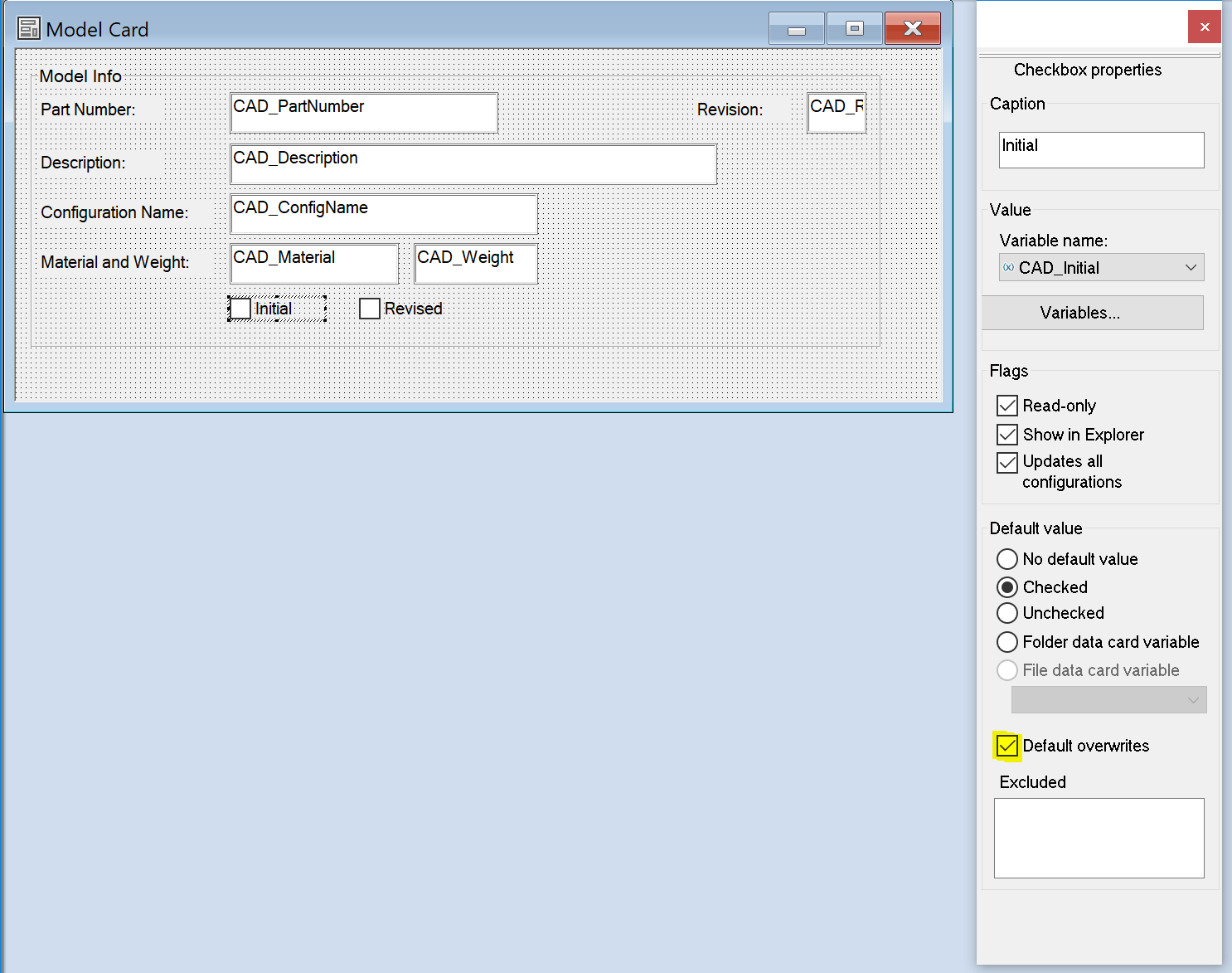

可以使用復選框和零件號字段的默認覆蓋，  因此當執行“在SolidWorks中另存為”時，默認值將被重設并且不會保留：

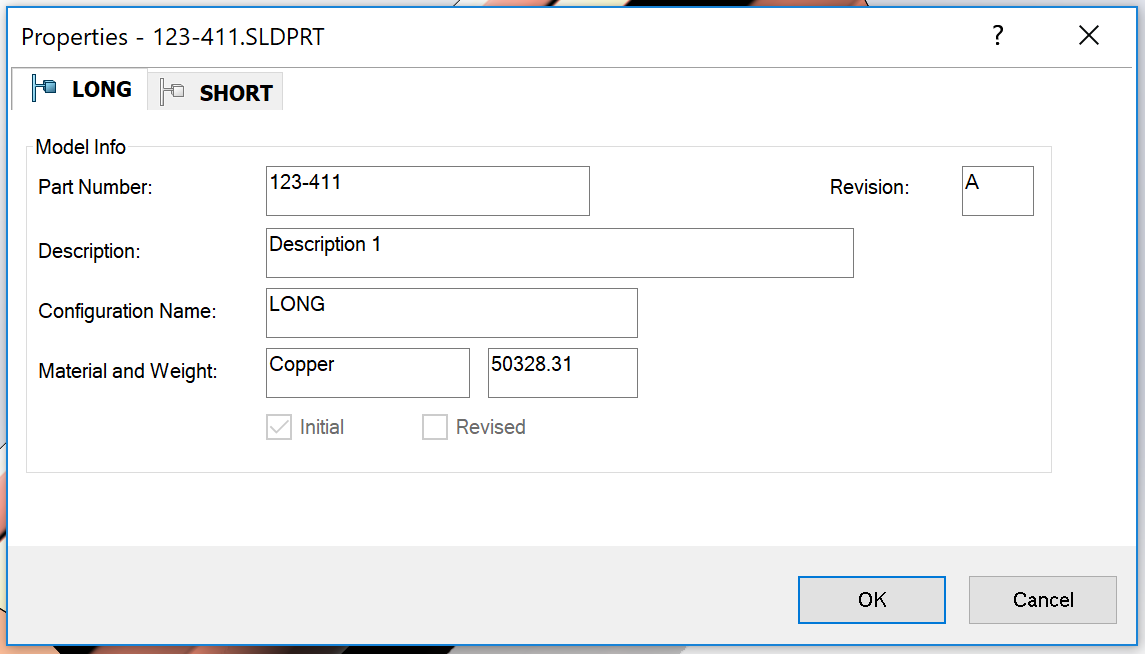

以下是在SolidWorks中使用“另存為”復制已發布文件的結果：

修訂版本仍顯示為A仍然存在問題。“默認覆蓋”將不會清除修訂版本，因為沒有與之關聯的默認值。零件號的默認值是帶有“不帶擴展名的文件名”的特殊值。由于“初始”和“修訂”復選框的值正確，因此文件仍將 “ 確定 ”  轉換為“已發布”。

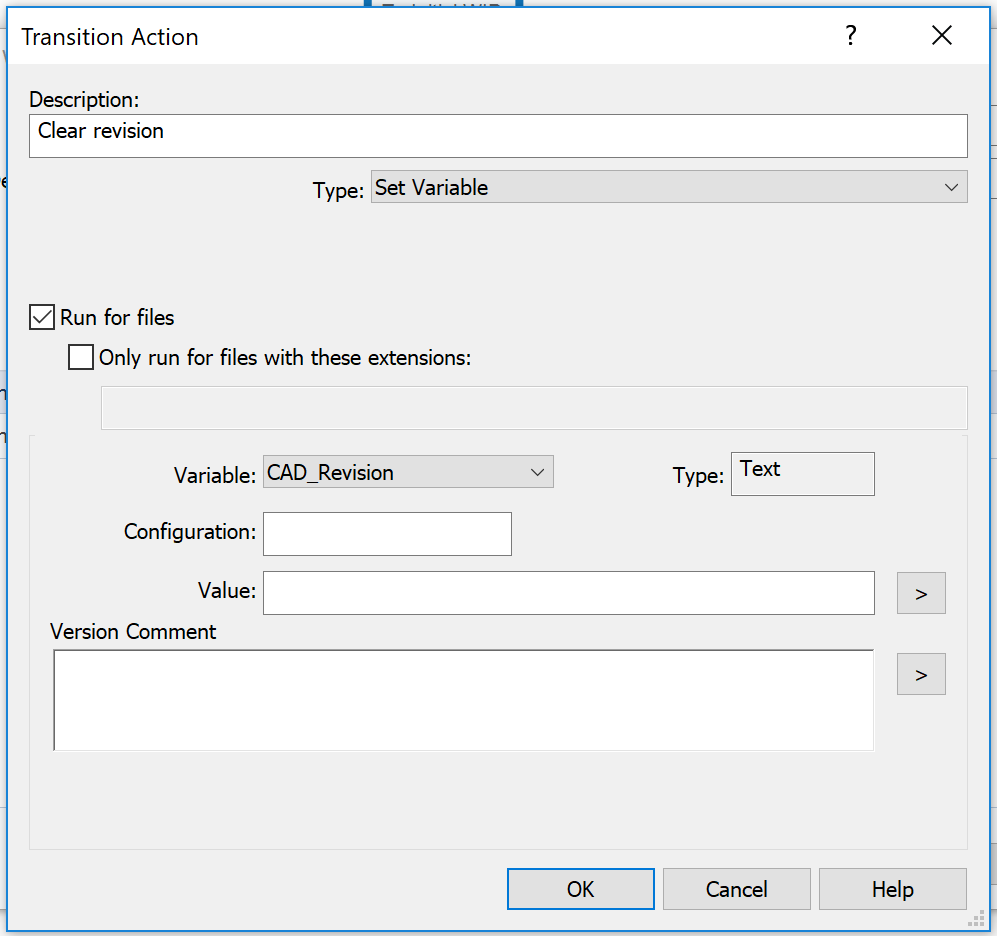

當文件從“初始WIP”轉換為“初始WIP”時，“至初始WIP”轉換中的轉換動作可用于清除或?qū)⑿抻喿兞吭O(shè)置為null：

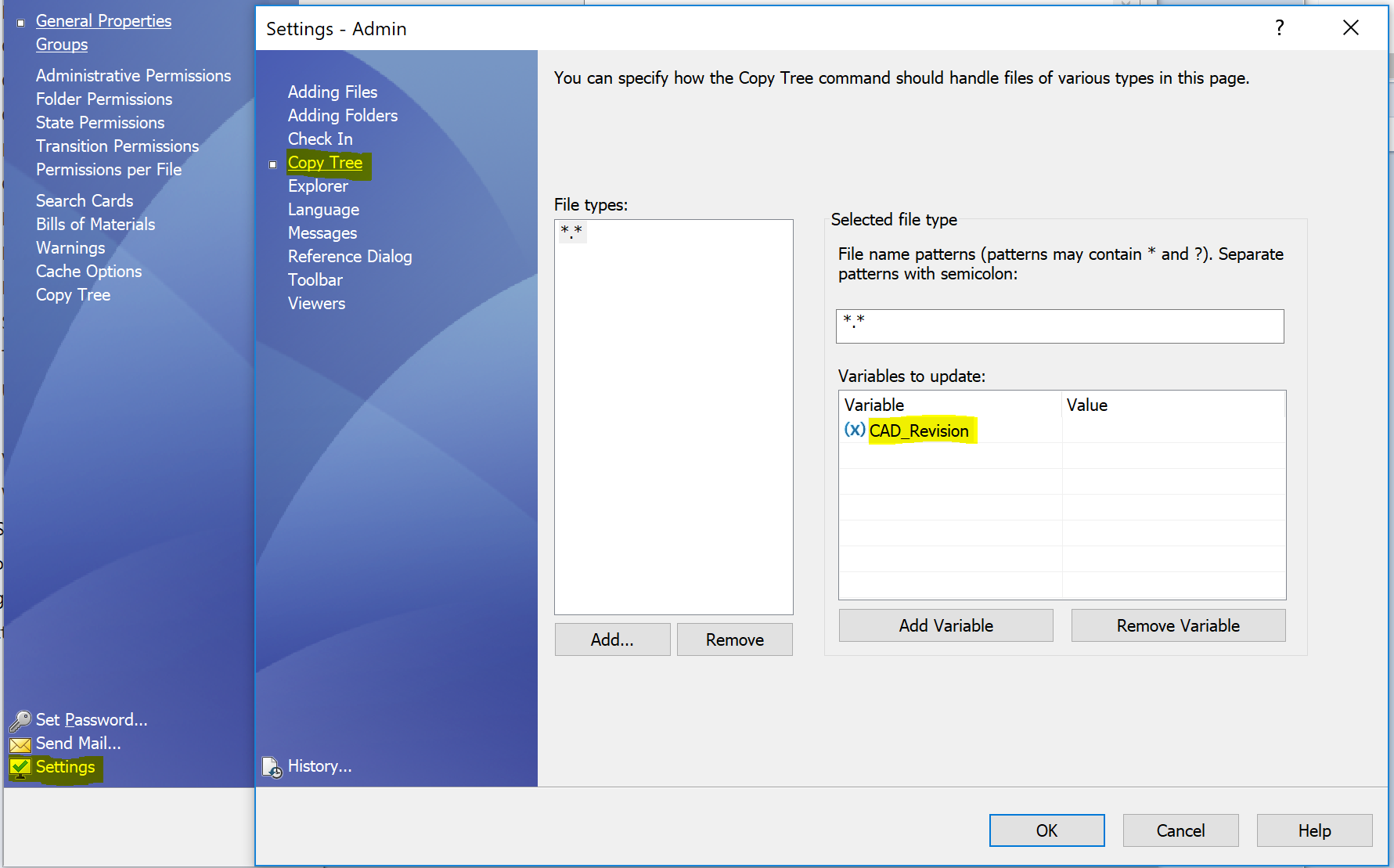

如果希望通過一個過渡措施清除修訂不但是當文件被添加到庫中，復制樹可以用來代替執行另存為從SolidWorks中：

結論

通過更改Vault，可以通過SolidWorks或PDM復制樹中的“另存為”成功地復制現有Vault文件， 這僅取決于何時清除修訂變量取決于所使用的方法。現在是元數據的妥善清理優化，以滿足給定的工作流條件和不依賴于是否另存為SolidWorks或PDM復制樹使用。

首次實施SolidWorks PDM時，通常會出現  以下問題：使用SolidWorks的另存為，PDM的復制樹或同時使用兩者復制文件。 如果希望在將復制的文件添加到Vault時清除舊的變量值，請使用“復制樹”，因為它將在簽入之前清除元數據。對于PDM Standard保管庫，由于PDM Standard不提供自動轉換，因此更希望使用“復制樹”。如果不使用“復制樹”來清除舊的元數據，則在沒有特殊值和默認覆蓋的情況下，任何變量清除都將在手動更改狀態期間發生。

如果需要自動過渡（對于PDM Professional），以在簽入期間清除舊變量值，則可以使用“另存為”和/或“復制樹”，唯一的不同是不會設置“復制樹”來清除舊的變量值。

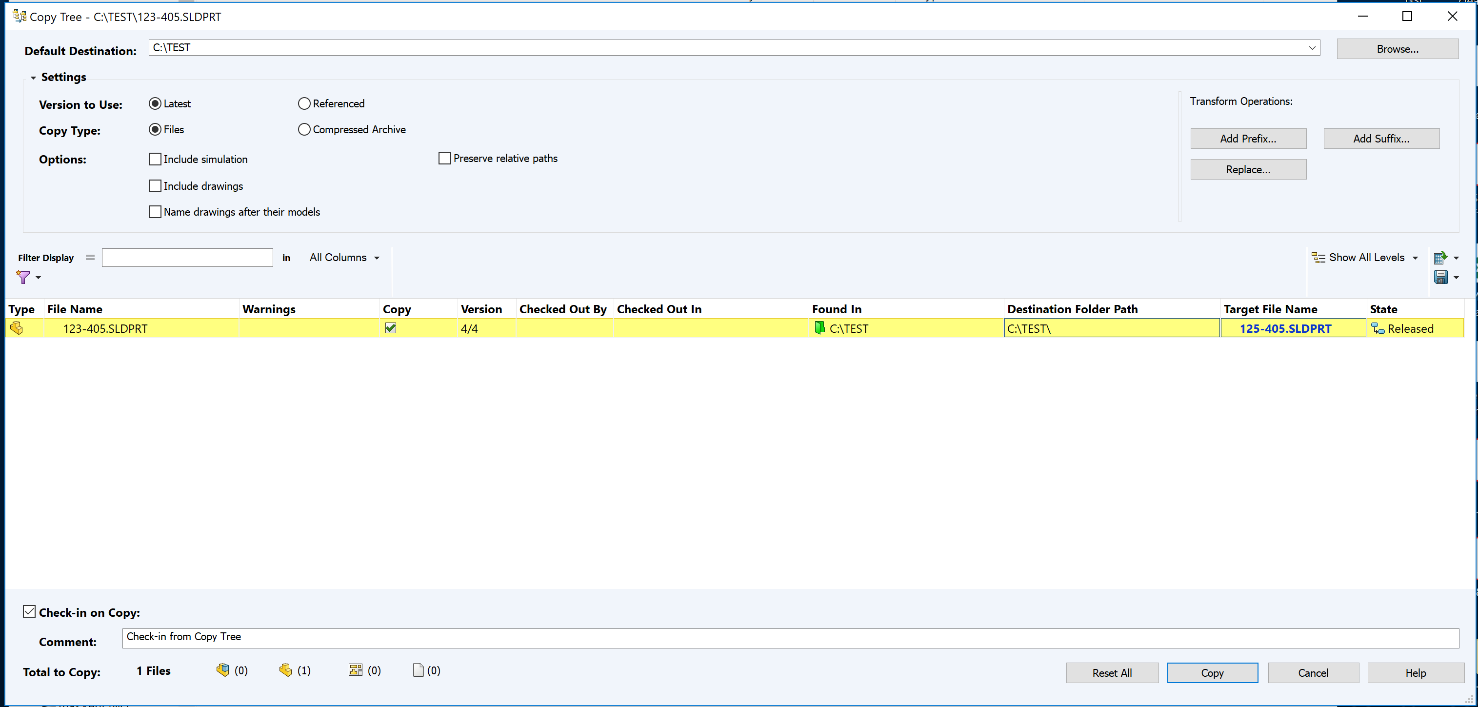

SolidWorks PDM中的``復制樹''的正面（使用SolidWorks中的``另存為''）是一個交互式對話框，顯示要復制和/或命名文件的確切路徑，PDM Professional中的序列號再生以及復制后自動簽入：

如圖所示，無論使用“另存為”還是“復制樹”，都可以設置保管庫以導致相同的元數據清除行為，但是  最好建議以某種方式設置保管庫并培訓用戶復制文件的確切過程，以確保正確地清除了元數據。全面一致。
